数据采集传输设备

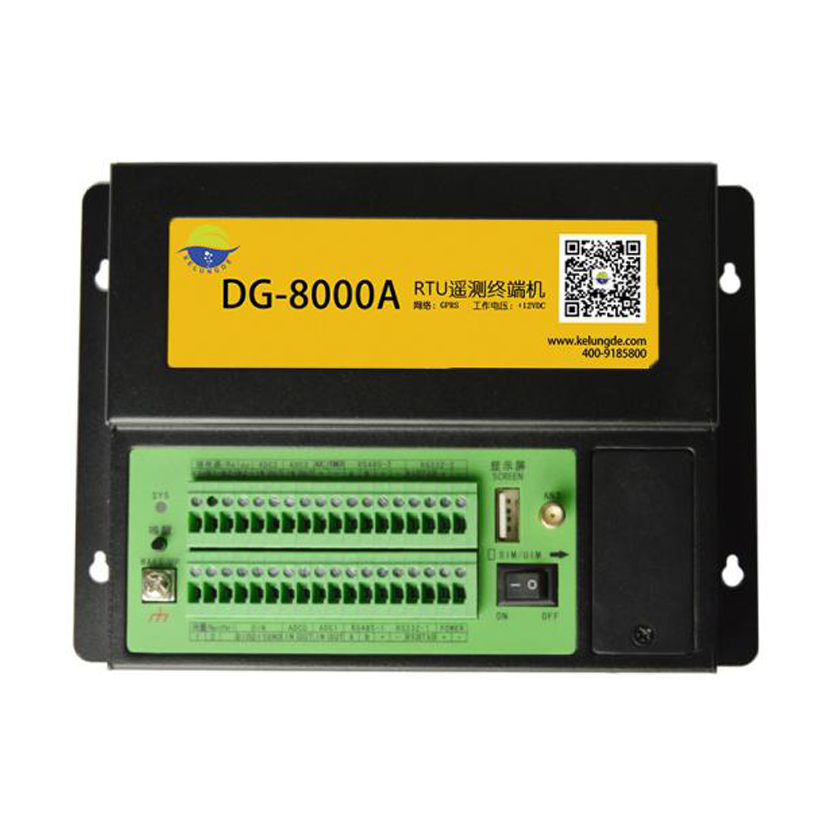

DG8000A数据采集终端机

DG8000A数据采集终端机

    DG8000A RTU遥测端机集传统DTU终端机功能与2.5G/3G/4G传输功能于一体,实现水文/水资源等数据的采集、存储、控制及传输等综合功能。

    该产品采用高性能的工业级32位通信处理器和工业级无线模块,以嵌入式实时操作系统为软件支撑平台,同时提供RS232、RS485、开关量输入和开关量输出等接口,可满足各种不同水文/水资源及其它应用需求。

    该产品可广泛应用于各种水利信息化建设领域,如水文、水资源、水环境、水污染、山洪灾害、水库安全、大坝安全的远程测控领域。

商品型号:DG8000A
人 气:260
产品介绍

一、简介

  DG8000A RTU遥测端机集传统DTU终端机功能与2.5G/3G/4G传输功能于一体,实现水文/水资源等数据的采集、存储、控制及传输等综合功能。

  该产品采用高性能的工业级32位通信处理器和工业级无线模块,以嵌入式实时操作系统为软件支撑平台,同时提供RS232、RS485、开关量输入和开关量输出等接口,可满足各种不同水文/水资源及其它应用需求。

  该产品可广泛应用于各种水利信息化建设领域,如水文、水资源、水环境、水污染、山洪灾害、水库安全、大坝安全的远程测控领域。


二、产品特点

传输协议

u  HJ/T 212-2005 污染源在线自动监控(监测)系统数据传输标准》注:上传数据为分钟数据(5分钟)及小时数据

u  透传(TCP)协议

主要功能

u  定时采集传感器的数据

u  定时上报传感器的数据

u  本地导出历史数据

u  支持电池电压上报功能

u  支持本地人工置数功能

u  支持远程指令操作功能

产品特点

u  大容量数据存储空间:提供16MB的数据存储空间,可存储3年以上的采集数据。

u  通信方式:GPRS/CDMA/3G/4G通信。

u  低功耗设计。

u  本地配置方式:支持外接液晶/键盘配置方式和串口配置方式。

u  远程管理功能:支持远程参数配置(支持平台配置方式)、远程程序升级。提供功能强大的中心管理软件,方便设备管理(可选)。

稳定可靠

u  采用高性能工业级无线模块

u  采用高性能工业级32位通信处理器

u  宽电源输入(DC 5~36V

u  WDT看门狗设计,保证系统稳定

u  RS232/RS485接口内置15KV ESD保护

u  SIM/UIM卡接口内置15KV ESD保护

u  电源接口内置反相保护和过压保护

u  天线接口防雷保护(可选)



三、产品规格

无线参数





无线模块

工业级无线模块

标准及频段

支持EGSM900/GSM1800MHz双频,可选GSM850/900/1800/1900MHz四频

支持GSM phase 2/2+

支持GPRS class 10,可选class   12

理论带宽

85.6Kbps

发射功率

GSM850/900<33dBm

GSM1800/1900<30dBm

接收灵敏度

<-107dBm


硬件系统





CPU

工业级32位通信处理器

FLASH

2MB(可扩展至8MB

SRAM

512KB(可扩展至1MB

数据存储Flash

16MB



接口类型









串口

2RS2322RS485接口,内置15KV   ESD保护,串口参数如下:

数据位:8位(可选567位)

停止位:1位(可选1.52位)

校验:无校验(可选偶校验、奇校验、SPACEMARK校验)

串口速率:110~230400bps

指示灯

具有系统“SYS”指示灯

天线接口

标准SMA阴头天线接口,特性阻抗50

SIM/UIM卡接口

标准的翻盖式用户卡接口,支持1.8V/3V   SIM/UIM卡,内置15KV ESD保护

电源接口

工业级端子接口,内置电源反相保护和过流/过压保护

电源开关

标准船形开关

唤醒按钮

通用轻触式开关

接地端子

M4螺丝接地保护端子

外接LCD

192*64点阵STN液晶显示屏带键盘(可选)









应用接口

4路模拟量输入接口(16AD、支持4-20mA电流信号输入,可选0-5V电压信号输入)

2路开关量输入接口(光隔离)

逻辑1:湿节点0-3VDC,或干节点导通

逻辑0:湿节点5-30VDC,或干节点断开

2路继电器输出接口

最大切换电压:30VDC/220VAC

最大切换电流:4A

最大切换功率:120W/880VA

4路受控输出电源(输出电压值与设备供电电压相同,默认12V。单路额定输出电流1A4路额定输出电流总和2A,内置过流保护)



供电





标准电源

DC 12V/1.5A

供电范围

DC 5~36V

静态值守电流

<2mA (12V)

工作电流

<65mA (12V)





物理特性





外壳

金属外壳,保护等级IP30。外壳和系统安全隔离,特别适合工控现场应用

外形尺寸

180.5*125*25.8 mm (xx高,不包括天线和安装件)

重量

580g(主机)



其它参数





工作温度

-35~+75ºC-31~+167℉)

储存温度

-40~+85ºC-40~+185℉)

相对湿度

95%(无凝结)



    标签:DG8000A数据采集终端机
